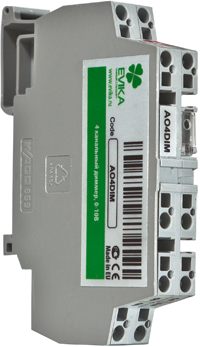

AODIM4-KNX используется для управления светорегулирующими устройствами с управлением 1-10 V.
Характеристики
- Светорегулирование, 4 канала 1-10 V
- Запоминание последнего состояния каждого канала
- Обратная связь коммутационного состояния и значения яркости
- 12 различных заранее заданных сцен с предопределенными значениями цвета и яркости (также можно задать произвольное количество сцен при помощи LogicMachine)
- Проигрыватель сцены с настраиваемым временем перехода
- Плавное включение и выключение
- Объект статуса – показывает статус выходов
- LOCK – двоичный объект позволяет блокировать входы ручного управления
- Питание по шине KNX
- Компактный дизайн
|
Источник питания
|
Напряжение источника питания
|
29 В шины KNX
|
|
Диапазон допустимых рабочих напряжений
|
20 – 30 В постоянного тока
|
|
Потребляемый ток
|
11 мА
|
|
Каналы
|
Число
|
4
|
|
Тип выхода
|
Аналоговый 1-10В
|
| |
|
|
Соединение
|
KNX/EIB
|
Монтажная система CAGE CLAMP
|
|
Выходы/Входы
|
Монтажная система CAGE CLAMP
|
|
Устройства индикации и отображения данных
|
Программный индикатор
|
Для индикации назначения адреса
|
|
Программная кнопка
|
Для назначения адреса
|
|
Тип защиты
|
IP20
|
В соответствии с DIN EN 60529
|
|
Температура
|
Рабочая
|
-5˚C … +45˚C
|
|
Хранение
|
-25˚C … +55˚C
|
|
Физические свойства
|
Конструкция
|
Устройство, для монтажа на DIN-рейку
|
|
Материал корпуса / Цвет
|
Серый пластик
|
|
Габаритные размеры (Д x Ш x В)
|
15 x 91 x 56 мм
|
|
Вес
|
0,1 кг
|
|
Аттестация
|
Совет Европы (CE), «Правила ограничения содержания вредных веществ» (RoHS)
|
В соответствии с EMC и руководством для слаботочных сетей
|
|
РСТ
|
Сертификат
|
Полный перечень технических данных смотрите
в руководстве по эксплуатации устройства.
