Задача: Подавать звуковое оповещение при возникновении аварийной ситуации во всех зонах здания. Например, при срабатывании датчиков протечки/дыма/несанкционированного движения и т.д.
Уникальность задачи: Система оповещения должна быть совмещена со звуковой системой в здании, т.е. с озвучкой разных зон музыкальным контентом.
Преимущества:
- Уникальное сочетание в одной системе функций музыкального проигрывания и звукового оповещения. Как результат – меньшая сложность системы, меньшая нагрузка на инженеров и проектировщиков, меньше задействованного оборудования и меньший объем работ по его монтажу и коммутации.
- Значительное сокращение затрат на проекты по аудио-инсталляциям и системам оповещения и озвучки за счет меньшего количества оборудования и более простого монтажа. В целом менее требовательная к ресурсам система при разработке проекта и его реализации.
- Более надежная и простая с точки зрения эксплуатации система: меньше потенциально подверженных сбою элементов системы. Легкость настройки и управления.
- Масштабируемость системы (добавляем этажи) в любое время и наращивание ее мощности.
- Интеграция с IP-сетями.
- Высокое качество звучания передаваемых сообщений. Звук в формате HD на выходе.
Решение: Строим систему на основе сетевого потокового HD-плейера Amati.linea и восьмиканального устройства ввода/вывода EVIKA Multiport. Подключаем датчик протечки на один из портов Multiport. Привязываем этот порт к групповому адресу. Предположим это адрес: 1/1/1. Подключаем к сети KNX через KNX IP-роутер сеть Ethernet, куда «заведен» плейер Amati.linea.

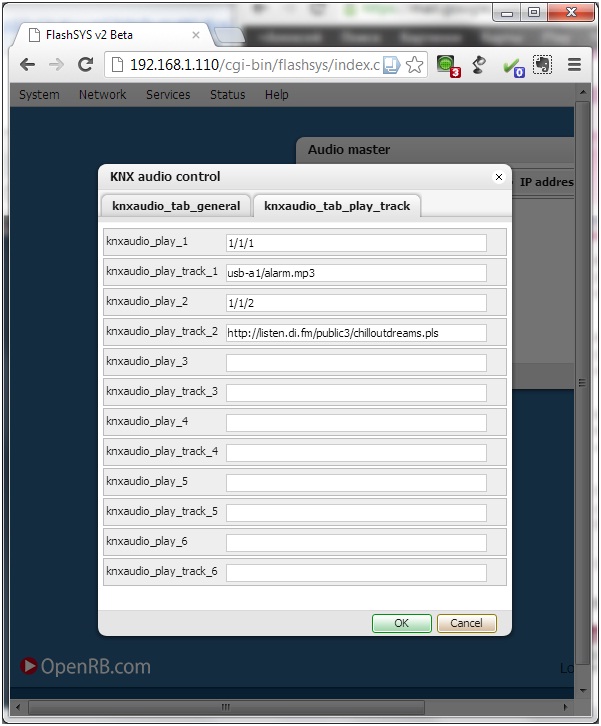

Связываем звуковой файл и событие. Для этого переходим в окно: NetworkConfiguration – Network – AudioControl. Сопоставляем групповой адрес с выбранным треком. При записи по этому адресу битового значения, равного 1, плейер Amati.linea будет проигрывать этот трек. Можно сопоставить до 12 музыкальных треков или звуковых потоков конкретным групповым адресам. Звуковой файл можно записать любым аудио-редактором и сохранить на web, ftp-сервере или подключенном к плееру Amati.linea usb-диске.
Принцип работы: При срабатывании датчика протечки (или любого другого датчика), EVIKA Multiport посылает KNX-телеграмму. KNX IP-роутер пересылает телеграмму из шины KNX в сеть Ethernet. Плейер Amati.linea получает телеграмму, используя протокол KNX-IP, и проигрывает заранее выбранный звуковой файл. При этом, как отдельная система мультирума плейер сохраняет свой функционал и может быть использован для синхронной передачи музыкального контента или разделенной по зонам музыки/рекламных сообщений, оповещений и т.д.
Требуемое оборудование:
- Датчик протечки/дыма/др.
- EVIKA Multiport.
- KNX IP-роутер (к примеру, LogicMachine2).
- Плейер Amati.linea без или с усилителем (на выбор заказчика).
- Пссивные колонки 6-8 Ом или активные с усилителем (на выбор заказчика).
Расширение скрипта: Также легко добавить произвольное количество сообщений об аварии, и для каждого помещения сделать свой звуковой файл, в котором указано имя помещения.
По такому же принципу можно сделать звуковые сообщения о различных событиях в системе, например при срабатывании датчика движения в охраняемой зоне, пожарных датчиков и так далее.
